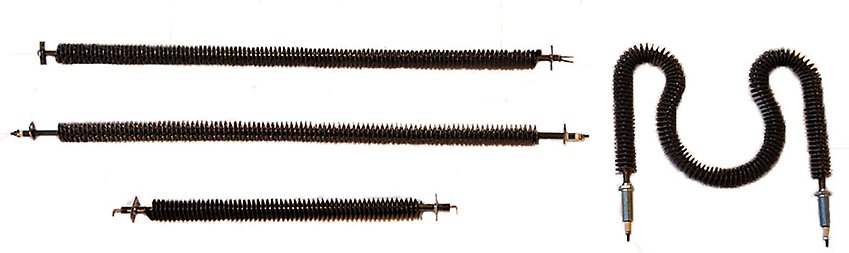

Elementy z nawijanym radiatorem

W radiator nawijany mogą być wyposażone elementy rurkowe o średnicy 8,5mm oraz 14mm. Żebra radiatora znacznie zwiększają powierzchnie oddawania ciepła i redukują temperaturę na powierzchni elementu grzejnego, na którym są nawinięte.

Dzięki temu można uzyskać większe obciążenie powierzchniowe samego elementu co przekłada się na zmniejszenie jego wymiarów.



Grzałki mogą być wykonane z wyprowadzeniami prądowymi z jednej lub obu stron.

Dane techniczne

Materiał

Stal nierdzewna:
AISI 304/EN1.4301
AISI 316L/EN 1.4404
Incoloy 800/EN 1.4876
R 323/EN 1.4828
Materiał taśmy radiatora: patrz tabela poniżej

Wymiary

Średnica grzałki: 8.5 lub 14 mm

Montaż

Tulejki, Płytki mocujące itp. zgodnie z wymaganiami klienta

Wyprowadzenia prądowe

M4, przewody, wsuwki

Napięcie

Max 600V

Bezpieczeństwo

Zgodnie z wymaganiami normy EN 60335-1




Typ

Materiał radiatora

Średnica zew.
D (mm)

Średnica elementu.
d (mm)

Skok
S (mm)

Promień

gięcia (mm)

280 R

AISI 304

28

8,5

6

25

340 S

SS 1160

34

14

9

30

340 R

AISI 304

34

14

9

30


Przykłady zastosowań

  • Nagrzewnice przepływowe, nagrzewnice konwekcyjne
  • Promienniki IR
  • Kurtyny grzejne
  • Sterylizatory
  • Piece

ZALETY
  • Redukcja temperatury na powierzchni elementu grzejnego
  • Zwiększona powierzchnia oddawania ciepła
  • Możliwy kompaktowy projekt przy użyciu tego rozwiązania
